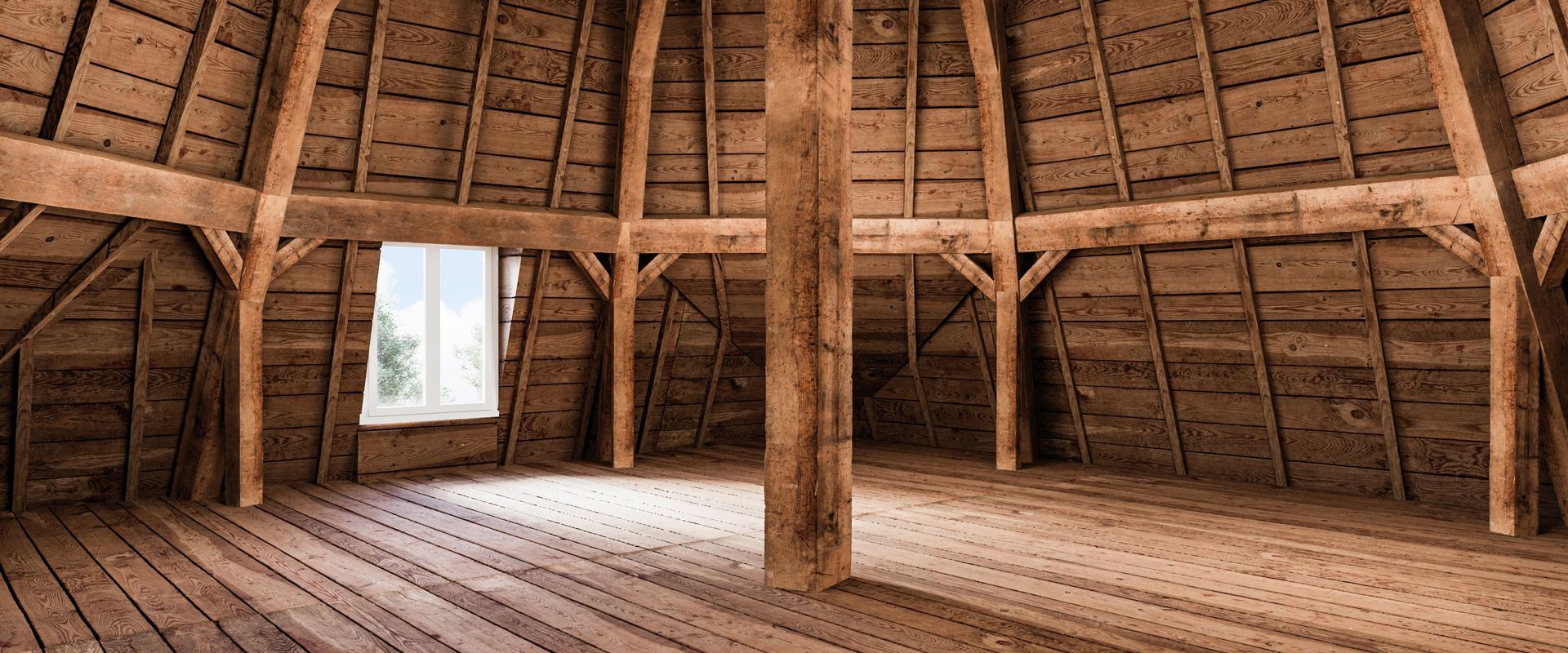

LEREN KIJKEN NAAR ARCHITECTUUR #22: KAPCONSTRUCTIES HERKENNEN. WAAROM EEN OUD DAK AL EEUWEN BLIJFT STAAN
Wie een monument bezoekt, kijkt meestal naar de gevel, de ramen of het interieur. Toch vraag ik tijdens een bezichtiging regelmatig als eerste of ik ook even op zolder mag kijken. Dat levert soms verbaasde blikken op. De woonkamer is net met trots laten zien, maar juist boven het plafond bevindt zich vaak het meest bijzondere deel van het hele gebouw. Daar ligt een wereld van eeuwenoude eiken balken, houtverbindingen, telmerken en timmermanskunst die voor de meeste mensen verborgen blijft. Wie eenmaal begrijpt hoe een historische kapconstructie is opgebouwd, kijkt voorgoed anders naar monumenten en karakteristieke gebouwen.
Een kapconstructie is veel meer dan een verzameling balken. Zij vormt het skelet van een gebouw. Iedere balk, iedere verbinding en iedere reparatie vertelt iets over de manier waarop een huis is gebouwd, verbouwd en onderhouden. Het is misschien wel het eerlijkste onderdeel van een gebouw, omdat constructies zich nauwelijks laten verbergen. Zij laten zien hoe goed een timmerman zijn vak verstond en hoeveel kennis er eeuwen geleden al bestond over krachten, hout en evenwicht.
EEN DAK RUST NIET ZOMAAR OP MUREN
Veel mensen denken dat een dak eenvoudig op de buitenmuren ligt. In werkelijkheid is een historische kap een zorgvuldig samengesteld constructief systeem waarin iedere balk een eigen taak heeft. Het gewicht van de dakbedekking, de belasting van sneeuw, winddruk en de krachten die tijdens storm ontstaan worden stap voor stap afgevoerd naar de fundering.
Dat begint bij de muurplaat, de zware houten balk die boven op het metselwerk ligt en de oplegging vormt voor de rest van de kap. Vanuit de muurplaat worden de krachten verdeeld over sporen, spanten, gordingen, ankerbalken en uiteindelijk naar de dragende muren. Dat lijkt vanzelfsprekend, maar achter die ogenschijnlijk eenvoudige opbouw gaat een indrukwekkende hoeveelheid praktijkkennis schuil.
Middeleeuwse timmerlieden beschikten niet over constructieberekeningen of computers. Toch ontwierpen zij constructies die soms al vijf eeuwen vrijwel onveranderd functioneren. Dat is misschien wel het grootste bewijs van hun vakmanschap.
IEDERE BALK HEEFT EEN EIGEN TAAK
Wie omhoog kijkt naar een historische kap ziet in eerste instantie een wirwar van hout. Pas wanneer je de onderdelen leert herkennen, ontstaat er orde.
De schuine sporen dragen het dakvlak. Bij grotere gebouwen rusten zij op één of meerdere gordingen, waaronder de nokgording boven in de kap. De trekbalk of ankerbalk voorkomt dat de muren onder de belasting uit elkaar worden gedrukt. Verticale stijlen voeren de krachten af, terwijl korbelen, schoren, blokkelen, hanenbalken, wormen, flieringen en windverbanden de constructie verstijven en stabiliseren.
Afhankelijk van de bouwperiode kom je verschillende constructies tegen. Bij boerderijen zie je vaak een ankerbalkgebint, terwijl grotere gebouwen gebruik kunnen maken van een dekbalkjuk of een gespannen juk. Iedere oplossing ontstond vanuit dezelfde vraag: hoe maak je met zo weinig mogelijk materiaal een constructie die eeuwen meegaat?
DE MAKELAAR IS OUDER DAN HET MAKELAARSVAK
Een van de mooiste woorden uit de bouwkunst is zonder twijfel makelaar. Veel mensen denken daarbij aan een beroep, maar in de houtbouw bestaat deze term al veel langer.
De makelaar is de verticale houten stijl die zich in de nok van een traditionele kap bevindt en verschillende onderdelen van het spant met elkaar verbindt. Hij draagt bij aan de stabiliteit van de constructie en vormt tegelijkertijd vaak een opvallend architectonisch detail. Bij historische boerderijen steekt de makelaar regelmatig boven de nok uit en werd hij voorzien van fraai houtsnijwerk.
Juist dat maakt historische bouwkunst zo bijzonder. Constructie en schoonheid werden niet als afzonderlijke onderdelen gezien. Een technisch element mocht tegelijkertijd ook mooi zijn.
EEN COMPLETE KAP WERD EERST OP DE GROND GEBOUWD
Een historische kapconstructie werd meestal niet direct boven op het gebouw opgebouwd. De timmerman stelde de complete constructie eerst samen op de grond. Alle houtverbindingen werden gecontroleerd, aangepast en proefgepast. Pas wanneer alles perfect aansloot, werd de kap weer uit elkaar gehaald.
Daarna begon het afschrijven. Iedere balk kreeg een telmerk, meestal in de vorm van Romeinse cijfers of ingehakte tekens. Tijdens het oprichten wist de timmerman daardoor precies welk onderdeel op welke plaats hoorde. Die telmerken zijn vandaag nog altijd op veel kapconstructies zichtbaar. Eigenlijk vormen zij de originele montagehandleiding van het gebouw.
Voor bouwhistorici zijn deze merken van grote waarde. Ze laten zien hoe een gebouw is opgebouwd en maken soms zelfs duidelijk dat bepaalde balken ooit onderdeel waren van een ouder gebouw.
HOUTVERBINDINGEN WAREN EEN TECHNISCH MEESTERWERK
Veel bezoekers denken dat oude gebouwen met grote spijkers of smeedijzeren verbindingen zijn gebouwd. In werkelijkheid bestaat een historische kap vrijwel volledig uit houtverbindingen.
De bekendste is de pen-en-gatverbinding, vastgezet met een toognagel of houten deuvel. Daarnaast gebruikte de timmerman halfhoutverbindingen, bladverbindingen, keepverbindingen, liplassen, haaklassen, rechte lassen, schuine lassen en zwaluwstaartlassen. Iedere verbinding werd gekozen op basis van de krachten die op dat punt in de constructie optraden.
Het bijzondere is dat deze verbindingen niet alleen sterk zijn, maar ook kunnen bewegen. Hout leeft. Het krimpt en zet uit onder invloed van temperatuur en luchtvochtigheid. Juist doordat de verbindingen daarop waren afgestemd, konden historische constructies zich aanpassen zonder hun sterkte te verliezen.
HET GEREEDSCHAP LIET ZIJN HANDTEKENING ACHTER
Op oude balken zijn vaak nog de sporen zichtbaar van het gereedschap waarmee zij zijn gemaakt. De timmerman werkte met een dissel, haalmes, trekmes, steekbeitel, booromslag, kapzaag, handzaag, schietlood en rei. Iedere bewerking liet haar eigen afdruk achter.
Voor een bouwhistoricus zijn die sporen net zo interessant als een handtekening onder een schilderij. Ze laten zien hoe een balk is bewerkt, welke technieken zijn gebruikt en soms zelfs uit welke periode een constructie afkomstig is.
NIET ALLEEN DE KAP, OOK DE VLOER VERRAADT VAKMANSCHAP
Hetzelfde vakmanschap kom je tegen in historische vloeren. Een traditionele balklaag bestaat vaak uit zware moerbalken waarop kleinere kinderbinten rusten. Bij rijkere huizen werden tussen deze balken dunne eiken plankjes aangebracht, het zogenaamde spreidsel. Daarmee werd de onderzijde van de vloer netjes afgewerkt, werden naden afgesloten en werd voorkomen dat stof, zand of kalk naar beneden viel.
Soms werden de naden afgewerkt met geprofileerde spreidsellatjes en kregen de openingen tussen de balken zelfs kopschotjes. Zulke details lijken misschien onbelangrijk, maar laten zien hoeveel aandacht vroeger werd besteed aan onderdelen die nauwelijks zichtbaar waren. Goed vakmanschap hield niet op waar het oog ophield.
OUDE BALKEN ZIJN VAAK WAARDEVOLLER DAN NIEUWE
Vrijwel alle middeleeuwse kapconstructies zijn uitgevoerd in langzaam gegroeid eikenhout. Vanaf de negentiende eeuw werden ook grenen en ander naaldhout veel toegepast. Tijdens restauraties blijkt bovendien regelmatig dat balken al eerder een ander leven hebben gehad. Hergebruikt hout was eeuwenlang heel gebruikelijk. Oude pengaten, dichtgezette verbindingen en afgezaagde pennen verraden dat een balk eerder onderdeel was van een ander gebouw.
Met behulp van dendrochronologie kan tegenwoordig vaak tot op enkele jaren nauwkeurig worden vastgesteld wanneer een boom is gekapt. Daardoor blijkt regelmatig dat een kapconstructie nauwkeuriger is te dateren dan het gebouw zelf.
Wanneer een balk plaatselijk is aangetast door boktor, huiszwam, insectenvraat of vocht, wordt hij binnen de monumentenzorg meestal niet volledig vervangen. Door inboeten of oplassen kan alleen het beschadigde deel worden hersteld. Dat sluit aan bij de restauratiefilosofie waarin behoud van oorspronkelijk materiaal altijd vooropstaat.
ACHTER IEDER PLAFOND SCHUILT EEN BOUWGESCHIEDENIS
Als bouwkunstmakelaar sinds 2003 vraag ik tijdens bezichtigingen regelmatig of de kap mag worden bekeken. Daar is vaak meer te leren dan in de woonkamer. Telmerken, houtverbindingen, hergebruikte balken, reparaties en bouwsporen laten zien hoe een gebouw zich door de eeuwen heen heeft ontwikkeld. Ze maken zichtbaar hoeveel generaties timmerlieden, eigenaren en restauratoren aan hetzelfde gebouw hebben gewerkt.
Bij redres proberen we gebouwen daarom altijd als geheel te begrijpen. Een kapconstructie is geen verborgen technische ruimte, maar het hart van een gebouw. Wie begrijpt hoe een historische kap in elkaar zit, kijkt ook anders naar de gevel, de plattegrond en de geschiedenis van het huis. Misschien is dat wel de mooiste les van historische architectuur: de grootste kwaliteit bevindt zich vaak op de plek waar bijna niemand kijkt.
